Modulo para 5 disyuntores en palanca de dos polos (De 2,5A a 100A)

Placa corriente Continua

Incluye:
• 1 Placa serigrafiada 240x130 mm.
• 4 Tornillos 3,5 x 16
• 20 Tornillos M3x8
• 5 LED verde
• 2 Barras de conexión
• 1 Manual de instrucciones
Los disyuntores se suministran por
separado según amperaje.

Instrucciones
Colocar en la posición deseada los disyuntores escogidos y
fijarlos mediante los tornillos M3x8 (11148608).

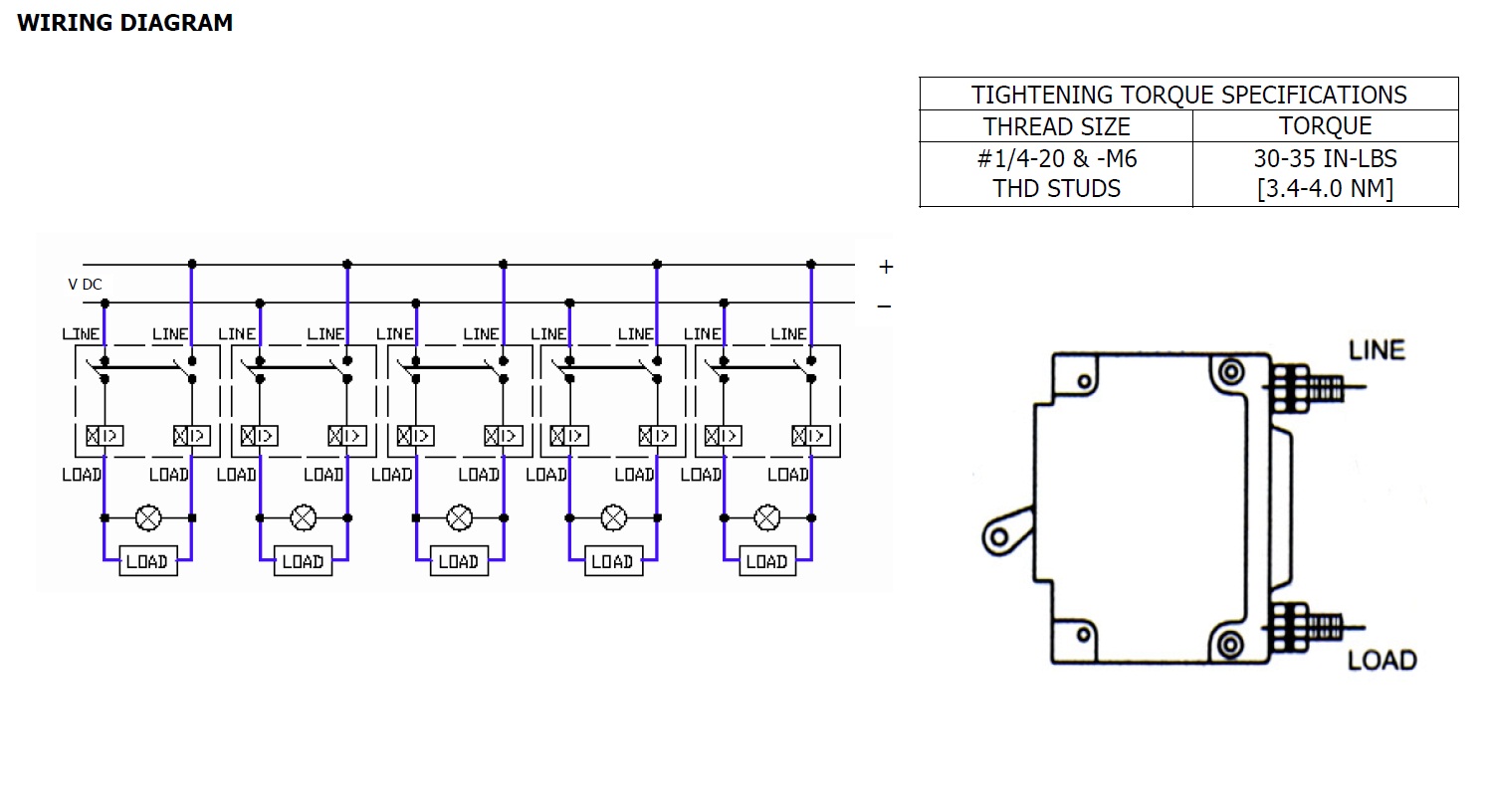

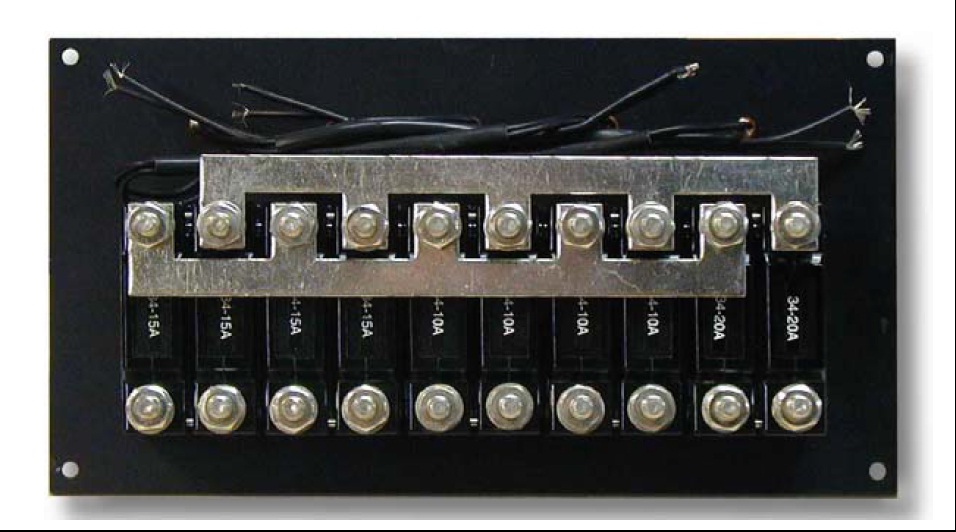

Montar las dos barras de conexión (30180060) para la unión de
los bornes marcados “LINE” en el esquema.
Conectar los dos hilos de cada LED (23400062) entre los bornes
LOAD de cada interruptor, respetando la polaridad.
Conectar el positivo de la batería a una barra de conexión, y el
negativo a la otra con un cable de sección adecuada a la suma
de intensidades de todas las cargas.
Conectar las cargas a los bornes LOAD de cada disyuntor con un
cable de sección adecuada a su intensidad.
Fijar el módulo al panel con los tornillos 3,5x16 (11248616) o
bien a las piezas de unión (PROSCRUZ ó PROSTE) con los
tornillos M4x8 (11158608).

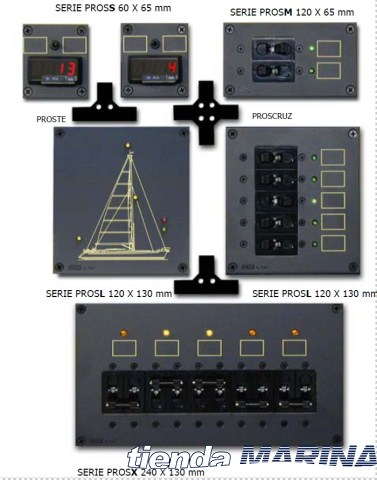

El sistema de cuadros eléctricos PROS by Ditel se
compone de módulos de cuatro tamaños, con diferentes
opciones que permiten realizar cualquier tipo de combinación,
obteniendo el panel de control ideal.

GARANTÍA
Nuestros productos están garantizados contra cualquier defecto de fabricación o fallo de materiales porun periodo de 3 AÑOS desde la fecha de su adquisición.
En caso de observar algún defecto o avería en la utilización normal del producto durante el periodo de garantía, diríjase al distribuidor donde fue comprado quien le dará instrucciones oportunas.
Esta garantía no podrá ser aplicada en caso de uso indebido, conexionado o manipulación erróneos por parte del comprador.
El alcance de esta garantía se limita a la reparación del aparato declinando el fabricante cualquier otra responsabilidad que pudiera reclamársele por incidencias o daños producidos a causa del mal funcionamiento del producto.
