Modulo pros de seguridad bateria emergencia para 12/24V y comunicaciones(GMDSS)

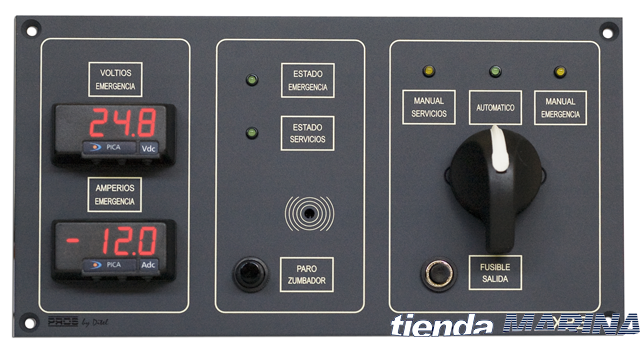

Este modulo PROSXBE Incluye:
• 1 Placa serigrafiada 240 x 130 mm.
• 4 Tornillos 3,5 x 16
• 2 Led verdes estado baterías
• 1 Led verde modo automático
• 2 Led amarillos manual baterías
• 1 Selector manual/automático
• 1 Voltímetro batería emergencia
• 1 Amperímetro batería emergencia
• 1 Pulsador paro zumbador
• 1 Fusible rearmable de salida
• 1 Manual de instrucciones

FUNCIONAMIENTO:
Al conectar el módulo en modo
AUTOMATICO analiza el estado de las
baterías y si es correcto emite 3 pitidos,
Enciende los led de estado y da
alimentación a la radio por la batería de
servicios.
Cuando el módulo detecta que la batería
de servicios está por debajo de 24V ó
12V, según se haya dispuesto el
conmutador de selección, se conmuta la
radio a la batería de emergencia, se pone
intermitente el LED estado servicios y se
activa el zumbador.
Cuando el módulo detecta que la batería
de emergencia esta por debajo de 25,0V
(ó 12,5V) pone intermitente el LED
estado emergencia, activa el zumbador y
en caso de utilizarlo el relé de carga.
El zumbador puede anularse mediante el
pulsador “PARO” pero si el estado de la
batería no cambia, se volverá a activar al
cabo de 59m.
Si la batería de servicios se recupera y
supera en 0,5V la tensión de
conmutación, el módulo volverá a
conmutar la radio sobre la batería de
servicio.
Mediante el selector frontal podemos
forzar a trabajar directamente sobre
emergencia o sobre servicios, en este
último caso se desconectará el módulo.

INSTRUCCIONES DE MONTAJE PROSXBE
Conectar el shunt del amperímetro de
carga/descarga de la batería de emergencia en el
borne negativo de la misma.
Los dos hilos de medida del shunt conectarlos al
amperímetro mediante el conector naranja de dos
vías, respetando la polaridad indicada en el
esquema.

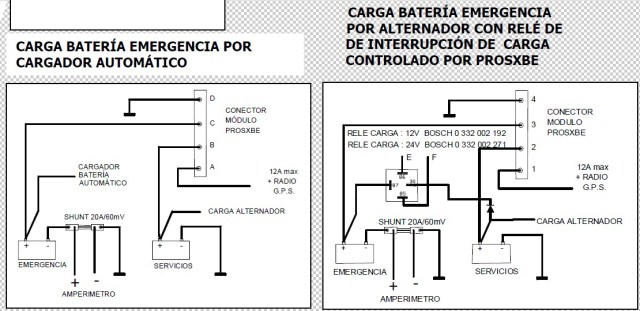

En el caso de que la batería de emergencia se
cargue con un cargador automático utilizar el
esquema sin relé de carga.
Si la batería de emergencia debe cargarse del
mismo alternador que la batería de servicios, utilizar
el esquema con relé de carga que desconectará la
corriente de carga transcurrido aprox. 1 minuto
desde que se alcancen los 28.8V en caso de
baterías de 24V y los 14.4V en caso de baterías de
12V.
La batería de servicios y la de emergencia deben
ser del mismo voltaje, 12V ó 24V y deberá colocarse
el dip-switch marcado en la posición
correspondiente antes de alimentar el módulo.

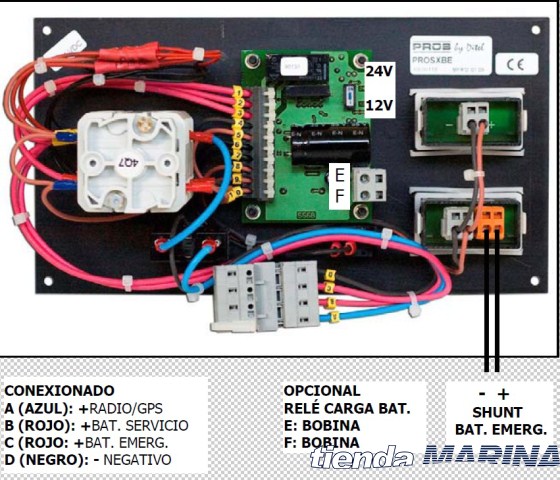

Conectar los cuatro hilos al conector gris del módulo
según las indicaciones del esquema.
La máxima corriente de salida para alimentar la
radio y el GPS es de 12A y esta protegida mediante
un fusible térmico rearmable.

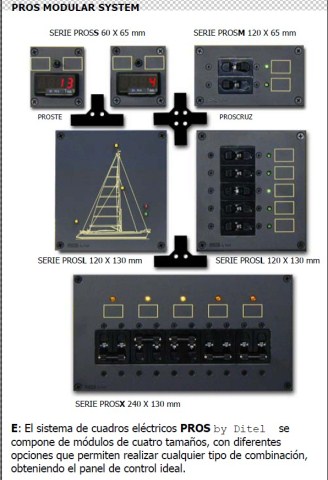

Fijar el módulo al panel con los tornillos 3,5 x 16
(11248616) o bien a las piezas de unión
(PROSCRUZ ó
