Circuito electronico para modulos de siluetas,luces,señal fallo led
Intermitente en panel. Salida relé incorporada al circuito.
Modulo control electronico luces navegacion
Incluye:

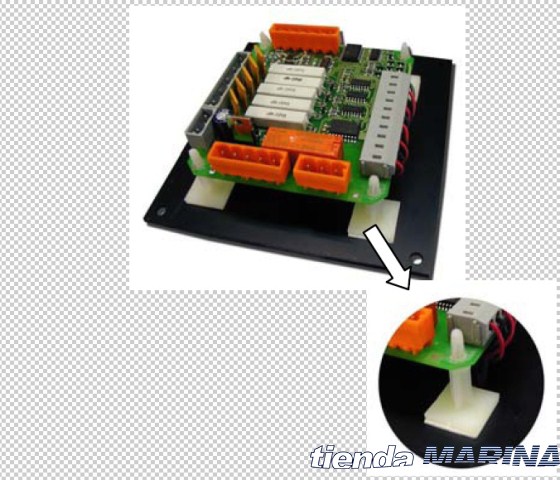

• 1 Circuito electrónico control
• 4 Columnas auto adhesivas
• 1 Manual de instrucciones
DESCRIPCIÓN Módulo electrónico que supervisa el correcto funcionamiento de las
luces de navegación, módulo para hasta 5 luces, indicando mediante LEDs si están
encendidas o mediante intermitencia del correspondiente LED si estando activado el
correspondiente interruptor o magneto hidráulico, la luz está fundida.
Dispone de un fusible automático independiente para cada luz, que en caso de cortocircuito
limita la corriente, rearmándose al desaparecer dicho cortocircuito.
El modelo PROSCL5, permite el control de luces (bombillas) desde 10 a 25 W a 12V. El
modelo PROSCL5/24 controla desde 10 a 25W a 24 V de alimentación. El modelo
PROSCL5LED permite el control de luces (tipo LED) de 0,05 a 0,35 A.

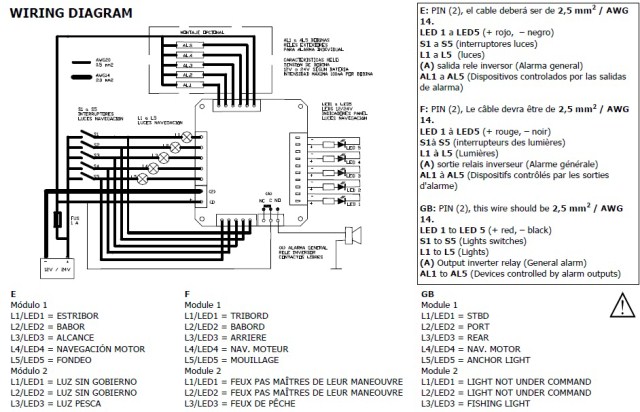

Además dispone de un relé que se activa cuando hay cualquier luz fundida, pudiendo
utilizarlo para activar una señal acústica, así mismo dispone de 5 salidas electrónicas tipo
NPN (colector abierto) que permiten conectarle por ejemplo un relé auxiliar a cada una de
ellas para si está así conectado encender la 2ª luz de navegación correspondiente.
E: CARACTERÍSTICAS TÉCNICAS
• Alimentación .............................PROSCL5 10,5 a 16 V dc
PROSCL5/24 21 a 32V dc
PROSCL5LED 10,5 a 32V dc
• Máximo número luces..................................................... 5
• Control LED’s indicación ................................................. 5
• Relé salida alarma .............1 circuito inversor 8 A 250 V ac
• Salidas NPN ............................. 5 (40 V dc máx. / 100 mA)
• Entradas conocimiento luz activada ................................ 5
• Fusibles automáticos ............. 5 (máxima corriente 3 A dc)

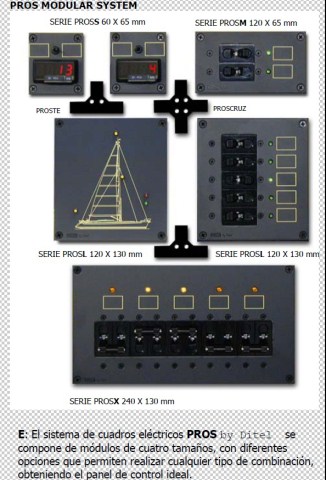

• Montaje en módulos... PROSLCL1, PROSXCLB, PROSXCLP y
PROSLCL2
